мотор 12V 24V 2.6A шестерни 42mm планетарный Bldc для замка электроники
Подробная информация о продукте:
|
|
Место происхождения: | Китай |
---|---|
Фирменное наименование: | SECORE |
Сертификация: | CE ROHS |
Номер модели: | BLD2270 |
Оплата и доставка Условия:
|
|
Количество мин заказа: | 500 |
Цена: | Negotiated The Price |
Упаковывая детали: | 500pcs в коробку или как запрос |
Время доставки: | 15-18 рабочих дней |
Условия оплаты: | T/T, D/A |
Поставка способности: | 100000pcs в месяц |
Подробная информация |
|||
Скорость: | 3500r/min или подгонянный | Расклассифицированное напряжение тока: | 24V |
---|---|---|---|
Тип шестерни: | планетарное gearhead | Коммутирование: | безщеточный |
Расклассифицированный вращающий момент: | 22mN.m или как запрос | Diemeter * длина: | 22*95 (mm) |
Название продукта: | 24 мотора планетарных шестерни, мини мотор шестерни BLDC, трехфазный мотор dc 12v безщеточный | Типичное применение: | пылесосы, медицинский робот, электрические инструменты, оборудование связи |
Высокий свет: | трехфазный 22mm безщеточный мотор,мотор 48V 22mm безщеточный,трехфазный безщеточный мотор 48V |
Характер продукции

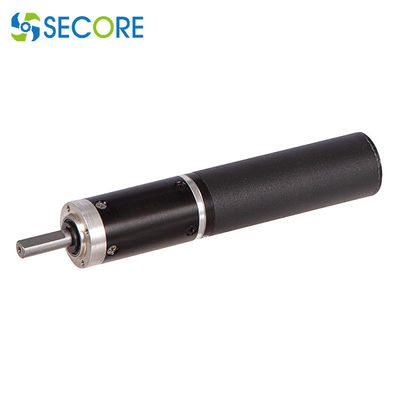

участок 12V 24V 36V 48V поляка 3 мотора 8 22mm безщеточный планетарный с коробкой передач 70mm
Особенности ключевой производительности:
Тип мотора | Безщеточный мотор DC |
Тип коробки передач | Планетарный |
Поляк | 8 |
Участок | 3 |
Диаметр | Коробка передач: 22mm; Мотор DC: 22mm |
Номинальное напряжение | DC 12V/24V или подгонянный |
Коэффициент шестерни | 1:3.7 ~1: 51 |
Пиковое течение | 1.5A |
Скорость нулевой нагрузки | 6000rpm |
Номинальная скорость | 3500rpm |
Допустимая нагруженная область | 0.1-01.0N.m для круга обязаностей S1 |
Расклассифицированная сила | 8W |
Размер:
Диаметр мотора: 22mm (ориентированный на заказчика)
Длина мотора: 70 mm (ориентированный на заказчика)
диаметр вала: 6mm (ориентированный на заказчика)
Размер коробки передач: диаметр 22mm * длина опционные 22.4mm/33mm/41.5mm (customizabable)
Обеспечьте размер мотора, приведите требования, напряжение тока деятельности, преобразование нулевой нагрузки, течение нулевой нагрузки, нагрузку, течение стойла, etc, ПОРТНЯЖНИЧАТЬ ВАШ МОТОР.
Параметр безщеточного мотора технический:
Модель | Количество поляков | Номер участка | Расклассифицированное напряжение тока VDC | Скорость вращения на холостом ходе r/min | Проектная скорость r/min | Расклассифицированный вращающий момент mN.m | Сила w выхода | Пиковый вращающий момент mN.m |
Пиковое настоящее a | Линия - - линия омы сопротивления |
Линия - - линия индуктивность mH |
BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1,5 | 11,8 | 4,2 |
Безщеточный мотор с данными по gearhead (мотора планетарной шестерни BLDC) техническими:
Коэффициент уменьшения | 3,7 | 5,2 | 14 | 19 | 27 | 51 |
Количество зубчатых переборов | 1 | 1 | 2 | 2 | 2 | 3 |
длина mm коробки передач | 24,4 | 24,4 | 33 | 33 | 33 | 41,5 |
Скорость вращения на холостом ходе rpm | 1617 | 1158 | 429 | 316 | 222 | 118 |
Проектная скорость rpm | 943 | 676 | 250 | 184 | 130 | 69 |
Расклассифицированный вращающий момент N.m | 0,073 | 0,1 | 0,25 | 0,34 | 0,48 | 0,8 |
Максимальная допустимая нагрузка в короткий срок N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 2,5 |
U | V | W | Vcc | Ha | Hb | Hc | GND |
Красный | Браун | Черный | Синь | Желтый цвет | Браун | Красный | Зеленый цвет |
26AWG UL1007 | 28AWG UL1007 |
Как выбрать соответствующий мотор шестерни?
1.Know ваши прикладные требования для вашего мотора шестерни;
Устанавливать космос, источник питания входного сигнала как напряжение тока, течение, частоту, вес, продолжительность жизни, скорость, вращающий момент, окружающую среду etc деятельности.
2. Выберите свойственный мотор;
Тип шестерни вы заинтересованы внутри, как всеобщая, безщеточная индукция DC, AC, или мотор шестерни постоянного магнита
3. Знайте требования к скорости и вращающего момента нагрузки управляться
Обеспечить ваш мотор шестерни правый размер для вашего запланированного применения, его жизненно важен для того чтобы знать ваши скорость ведомого вала, начало и идущий вращающий момент.
