Характер продукции

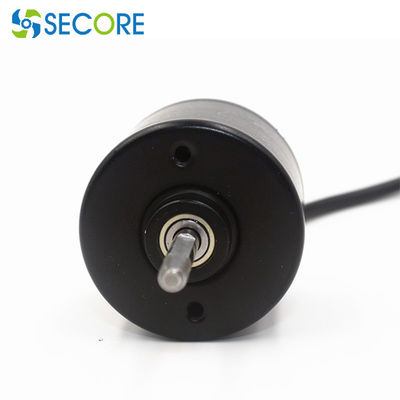

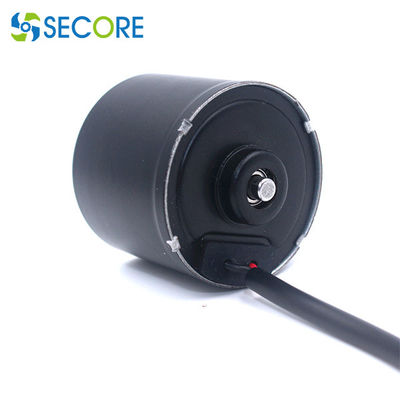

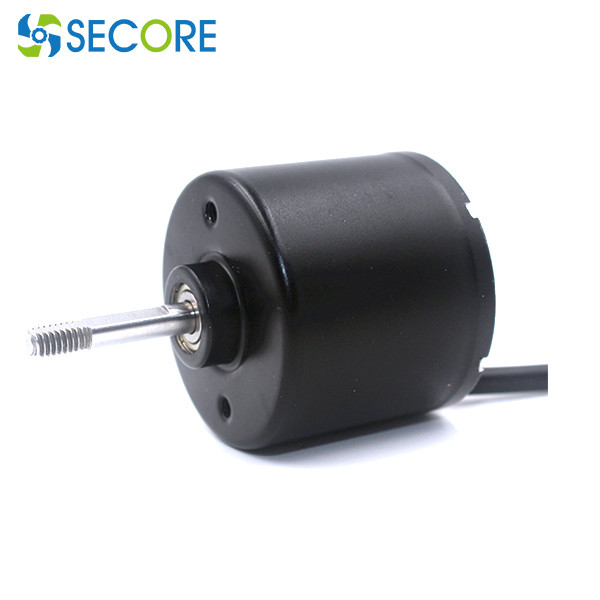

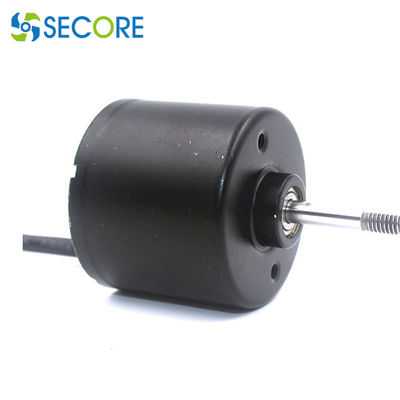

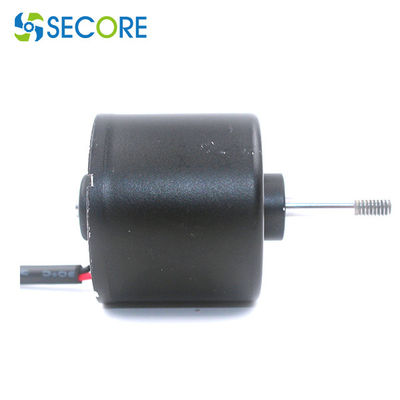

электрический двигатель 10W Dc 3Phase 36mm безщеточный для электронного управления рулем
Главные особенности:
| Деталь |
Спецификация |
| Обматывая тип |
Звезда, перепад |
| Угол эффекта Холла |
120° (электрический угол) |
| Вал бежит вне |
0.025mm |
| Радиальная игра |
0.02mm@450g |
| Осевой люфт |
0.08mm@450g |
| Максимальная радиальная сила |
15N@10mm от фланца |
| Максимальная осевая сила |
10N |
| Класс изоляции |
Класс b |
| Диэлектрическая прочность |
500VDC на одна минута |
| Сопротивление изоляции |
100MΩMin.500VDC |
| Руководство нет. |
Цвет руководства |
Датчик руководства |
Функция |
ОПИСАНИЕ |
| 1 |
Красный |
UL1007/26AWG |
VCC |
ПОДАЧА НАПРЯЖЕНИЯ ДЛЯ ДАТЧИКОВ ЗАЛЫ |
| 2 |
Черный |
GND |
СМОЛОТЫЙ ДЛЯ ДАТЧИКОВ ЗАЛЫ |
| 3 |
Желтый цвет |
ЗАЛА A |
|
| 4 |
Зеленый цвет |
ЗАЛА B |
|
| 5 |
Синь |
ЗАЛА C |
|
| 6 |
Желтый цвет |
UL1007/14AWG |
УЧАСТОК U |
|
| 7 |
Зеленый цвет |
УЧАСТОК V |
|
| 8 |
Синь |
УЧАСТОК W |
|
| МОДЕЛЬ |
НАПРЯЖЕНИЕ ТОКА |
НУЛЕВАЯ НАГРУЗКА |
ПРИ МАКСИМАЛЬНОМ ЭФФЕКТИВНОСТЬ |
СТОЙЛ |
РАБОТАТЬ
РЯД |
РАСКЛАССИФИЦИРОВАННЫЙ |
СКОРОСТЬ |
ТЕЧЕНИЕ |
СКОРОСТЬ |
ТЕЧЕНИЕ |
ВРАЩАЮЩИЙ МОМЕНТ |
ВЫХОД |
ВРАЩАЮЩИЙ МОМЕНТ |
ТЕЧЕНИЕ |
| r/min |
|
r/min |
|
g.cm |
W |
g.cm |
|
| BLS3630I-V1 |
8V~16V |
12V |
5832 |
0,254 |
4880 |
0,664 |
138,4 |
6,535 |
657,7 |
3,457 |
| BLS3630I-V2 |
8V~26V |
18V |
7523 |
0,206 |
6166 |
0,976 |
182 |
11,551 |
1016,6 |
4,362 |
| BLS3630I-V3 |
8V~26V |
24V |
8866 |
0,187 |
7387 |
0,898 |
191,6 |
14,474 |
1125,4 |
4,255 |
Выбирать criterias для электрического двигателя?
1. Для динамических применений, почищенный щеткой мотор DC или безщеточный мотор DC неизбежный выбор.
2. Для бега непрерывного и с немногими применениями переключений передач, вы должны выбрать мотор AC всеобщий.
3. Для низкоскоростного, применения высоко-нагрузки, мотор (AC/DC/BLDC) с коробкой передач коэффициента конкретного сокращения оптимальный выбор.
4. Для применений которые требуют точного контроля скорости и/или вращающего момента, вам нужно добавить соотвествующий кодировщик к решению мотора (AC/DC/BLDC)
5. Для применений которые требуют точный располагать, вы должны выбрать stepper мотор.
Подгонянные запасные части:
1. Напряжение тока, настоящий, скорость и вращающий момент.
2. форма вала: Ось оси шестиугольника» «квартиры» «круга» «d» ««квадратная», размер вала
3. носить: шарикоподшипник, нефтеносный
4. материалы раковины: пластиковый металл etc
5. тип шестерни: Пришпорьте шестерню, винтовую зубчатую передачу, планетарную шестерню, шестерню червя
6. Опционный оборудуйте с редуктором, braker, кодировщиком, регулятором
некоторые из наших клиентов
Типичное применение:
- Прибор и медицинские службы офиса
• Принтер, копировальная машина, репроектор, шредер
• Сфигмоманометр
- Электрический инструмент и оборудование фитнеса
• Электрическая отвертка, электрические гидравлические плоскогубцы, электрические ножницы,
• Оружие фасции, стул массажа, третбан
- Бытовые приборы и личная забота
• Очиститель воздуха, умный туалет, фен для волос, curler волос
• Blender, метельщик, мойщик окон, небольшие бытовые приборы
